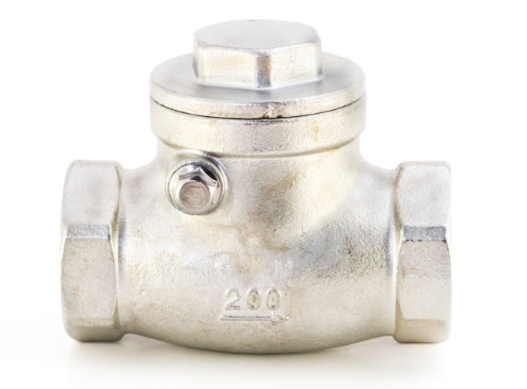

Çalpara Tipi Çekvalf

Çalpara tipi çekvalfler, disk mekanizmasının yalnızca tek yönde açılmasına izin verir. Akış durduğunda veya ters yönde bir basınç oluştuğunda disk kapanarak geri akışı engeller.

Özellikler:

• Dişli bağlantılı tasarım
• Kompakt yapı ve kolay montaj
• Düşük basınç kaybı
• Yüksek açılma-kapanma hassasiyeti
• AISI 304L / 316L malzeme seçeneği
• ANSI/ASME ve EN standartlarına uygunluk

Kullanım Alanları:

• Isıtma-soğutma sistemleri
• Gıda ve ilaç endüstrisi
• Kimya ve petrokimya tesisleri
• Su arıtma ve proses hatları

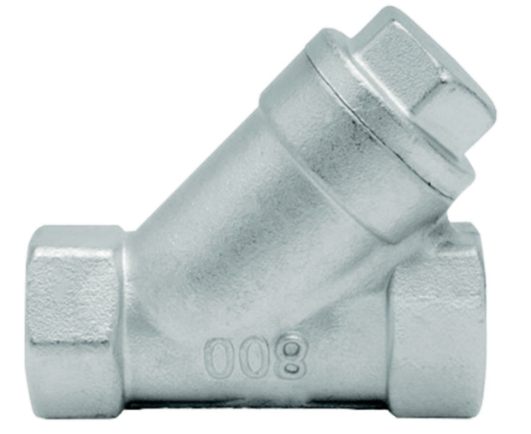

Y Tipi Çekvalf

Y tipi çekvalfler, gövde yapısı sayesinde daha düşük basınç kaybı sağlayarak yüksek verimlilik sunar. Yatay ve dikey montaj opsiyonları ile esnek bir uygulama imkânı tanır.

Özellikler:

• Dişli bağlantılı ve kolay erişilebilir iç yapı
• Akış yönüne paralel eğimli disk tasarımı
• Korozyona karşı dayanıklı paslanmaz çelik gövde
• Uzun hizmet ömrü ve düşük bakım ihtiyacı

Kullanım Alanları:

• Buhar hatları
• Proses suyu sistemleri
• Basınçlı hava hatları
• Endüstriyel sıvı transfer sistemleri

Paslanmaz Çelik Disk Tipi Çekvalf

Disk tipi çekvalf, akışkanın yalnızca tek yönde geçmesine izin veren ve ters akışı otomatik olarak engelleyen, kompakt tasarımlı bir çekvalf türüdür. Paslanmaz(krom) çelikten imal edilen bu tip çekvalfler, özellikle sınırlı montaj alanına sahip sistemlerde tercih edilir.

Teknik Özellikler

• Malzeme: AISI 304 / 316 / 316L Paslanmaz Çelik
• Bağlantı Tipi: Flanşlı, dişli veya kaynak boyunlu opsiyonlar
• Nominal Çaplar: DN15 – DN200 arası
• Basınç Dayanımı: PN16 / PN25 / PN40 seçenekleri
• Sıcaklık Dayanımı: -10 °C ila +200 °C (contaya bağlı olarak)
• Conta Seçenekleri: EPDM, NBR, PTFE, Viton

Çalışma Prensibi

Disk tipi çekvalfler, hattaki akış başladığında disk ileri hareket eder ve akışı serbest bırakır. Akış durduğunda veya ters yöne dönmeye başladığında ise disk yay baskısıyla veya yerçekimiyle yerine kapanır ve geri akışı engeller.

Avantajları

• Kompakt ve yer tasarrufu sağlayan tasarım
• Düşük basınç kaybı
• Sessiz ve hızlı kapanış
• Yatay ve dikey hatlara montaj imkanı
• Sızdırmaz ve bakım gerektirmeyen yapı


Kullanım Alanları

• Su ve atıksu sistemleri
• Isıtma-soğutma (HVAC) sistemleri
• Gıda ve içecek endüstrisi
• Kimya ve petrokimya tesisleri
• Buhar ve kondens hatları

Her üç tip de geri akışı önleme, sistemin güvenli çalışması ve pompa/ekipman koruması açısından kritik öneme sahiptir. Arzenox olarak, farklı boyut ve basınç sınıflarındaki paslanmaz(krom) çekvalf ürünlerini hem stoktan hem de özel siparişle tedarik etmekteyiz.



Paslanmaz Çelik Stok Kaliteleri

KaliteAçıklama
304 / 304L (1.4301 / 1.4307)Yüksek korozyon direnci ve çok yönlülüğü ile çeşitli uygulamalar için uygundur.
316 / 316L (1.4401 / 1.4404)Üstün korozyon direnci sayesinde zorlu ortamlar için idealdir.

Standartlar

StandartAçıklama
ASTM-A351-CF8 / EN10213 1.4308Avrupa standartlarına uygunluk, 304 malzeme kalite ve uygunluk standardı.
ASTM-A351-CF8M / EN10213 1.4408Avrupa standartlarına uygunluk, 316 malzeme kalite ve uygunluk standardı.
ANSI B1.20.1 / ISO 228 / DIN2999Diş yapısı uygunluk standardı.

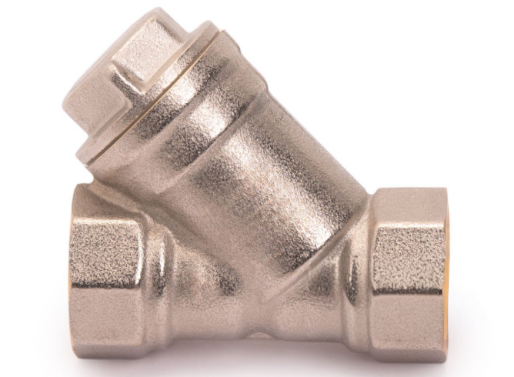

Paslanmaz Çelik Dişli Pislik Tutucular

Paslanmaz(krom) çelik dişli pislik tutucular (strainer), boru hatlarında akışkan içindeki tortu, partikül veya yabancı maddelerin sistemden uzaklaştırılması amacıyla kullanılan, yüksek performanslı filtreleme elemanlarıdır. Özellikle pompalar, vanalar ve ölçüm cihazlarının zarar görmesini önleyerek sistemin güvenli ve verimli çalışmasına katkı sağlarlar.

Teknik Özellikler ve Avantajlar

• Malzeme: Korozyona karşı üstün dayanıklılığa sahip AISI 304L ve 316L paslanmaz çelik
• Bağlantı Tipi: Dişli bağlantı (genellikle BSP veya NPT standardında), montaj kolaylığı sunar
• Gövde Yapısı: Kompakt ve dayanıklı, bakım sırasında kolayca sökülebilir
• Filtre Elemanı: İnce delikli veya tel örgü paslanmaz filtre, kolay temizlik ve uzun ömür sağlar
• Basınç Sınıfı: Genellikle PN16 / PN25 basınç sınıfında üretilir

Kullanım Alanları

• Endüstriyel proses hatları
• Kimya ve petrokimya tesisleri
• Gıda ve içecek üretim hatları
• Isıtma-soğutma sistemleri (HVAC)
• Su arıtma ve pompa sistemleri

Fonksiyonel Faydaları

• Boru hattındaki ekipmanların korunmasını sağlar
• Yabancı madde kaynaklı arızaları ve tıkanıklıkları önler
• Sistemin genel verimliliğini artırır ve bakım maliyetlerini düşürür
