Paslanmaz Çelik Flanşlar

Paslanmaz(krom) çelik flanşlar, boru sistemlerinin güvenli, sızdırmaz ve modüler bir şekilde birbirine bağlanmasında kritik rol oynayan bağlantı elemanlarıdır. Borular, vanalar, pompalar ve diğer ekipmanlar arasında montaj ve demontaj kolaylığı sağlayarak bakım ve onarım süreçlerini de hızlandırırlar.

Arzenox olarak, EN 1092 standardına uygun şekilde üretilmiş, yüksek kalite ve güvenilirliğe sahip geniş bir paslanmaz çelik flanş yelpazesi sunmaktayız. Ürün gamımızda, özellikle korozyon direnciyle öne çıkan 304L ve 316L kalite sınıflarında flanşlar bulunmaktadır. Bu ürünler, kimya, petrokimya, gıda, ilaç, enerji ve denizcilik gibi zorlu endüstriyel koşullar altında dahi uzun ömürlü ve yüksek performanslı çözümler sunar.

Her projeye özel ebat, yüzey tipi ve bağlantı konfigürasyonları ile uyumlu seçeneklerimiz sayesinde; proses güvenliğini artırırken, montaj sürelerini azaltmayı ve işletme verimliliğini en üst seviyeye çıkarmayı hedefliyoruz.

Paslanmaz Çelik Flanş Stok Kaliteleri

Kalite Açıklama
304 / 304L (1.4301 / 1.4307) Yüksek korozyon direnci ve çok yönlülüğü ile çeşitli uygulamalar için uygundur.
316 / 316L (1.4401 / 1.4404) Üstün korozyon direnci sayesinde zorlu ortamlar için idealdir.

Ürün Gamı

Özellik Aralık
Basınç Sınıfları PN6-PN10-PN16-PN25-PN40
Minimum - Maksimum Çap DN15(21,3mm) – DN600(610mm)

Standartlar

Standart Açıklama
EN 1092-1 Avrupa standartlarına uygunluk, kalite ve uygunluk sağlar.

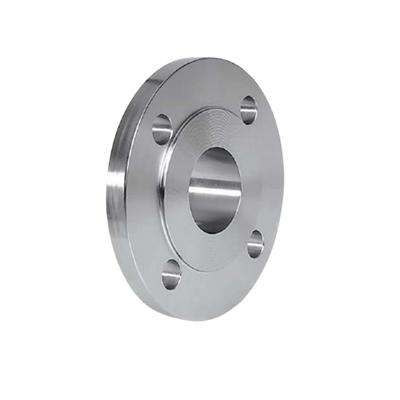

Conta Yüzeyli Düz Flanş

Tip 01B düz flanş, conta yüzeyli (FF – Flat Face) tasarımı ile boru sistemlerinde sızdırmazlık ve mekanik bağlantı güvenliği sağlamak üzere kullanılan standart bir flanş tipidir. Bu tür flanşlar, genellikle düşük basınçlı sistemlerde kullanılır ve düz conta yüzeyi sayesinde conta ile geniş bir temas yüzeyi oluşturarak, optimum sızdırmazlık performansı sunar.

Temel Özellikleri

  • Yüzey Tipi: Düz (Flat Face – FF), conta ile tam yüzey teması sağlar.
  • Standartlar: EN 1092-1 / DIN, ANSI/ASME gibi uluslararası normlara uygun.
  • Basınç Sınıfları: PN6, PN10, PN16 (isteğe göre PN25 ve PN40 versiyonları da sunulabilir).
  • Malzeme Kaliteleri: 304 / 304L, 316 / 316L gibi paslanmaz çelik sınıflarında mevcuttur.
  • Kullanım Alanları: Su arıtma sistemleri, yangın tesisatları, HVAC sistemleri, kimyasal proses hatları, düşük basınçlı borulama uygulamaları.

Avantajları

  • Conta yüzeyli düz yapı sayesinde montaj kolaylığı sağlar.
  • Standart cıvata delik düzeni ile diğer bağlantı elemanlarıyla uyumludur.
  • Yüksek korozyon direnci ile uzun ömürlüdür.
  • Geniş çap ve basınç sınıfı aralığı ile çeşitli sistem ihtiyaçlarına cevap verir.

Kullanım Notu

Tip 01B düz flanşlar, genellikle düz yüzeyli vana veya diğer bağlantı parçalarıyla birlikte kullanılmalıdır.

Diğer yüzey tipleriyle (örneğin RF - Raised Face) doğrudan montajı önerilmez; çünkü bu durum conta sızdırmazlığını ve yüzey temasını olumsuz etkileyebilir.

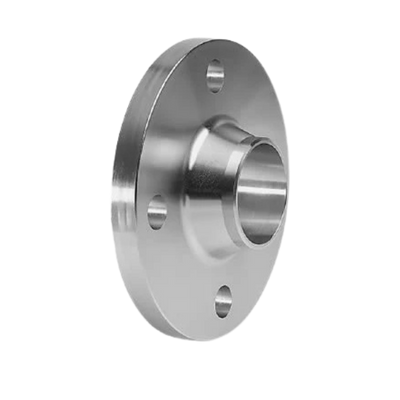

Kaynak Boyunlu Flanş

Tip 11B kaynak boyunlu flanş, yüksek basınç ve sıcaklık altında çalışan boru sistemlerinde güvenilir ve sağlam bağlantı sağlamak amacıyla kullanılan bir flanş türüdür. Konik boyun yapısı sayesinde boruya kaynaklandığında gerilimi dengeli bir şekilde dağıtarak sistemin dayanıklılığını artırır.

Teknik Özellikler

  • Yapı Tipi: Konik boyunlu, boruya ucu kaynaklanarak monte edilir.
  • Standardizasyon: EN 1092-1, DIN 2633, ASME B16.5 gibi uluslararası standartlara uygundur.
  • Basınç Sınıfları: PN10, PN16, PN25, PN40, Class 150, Class 300 vb.
  • Malzeme Kalitesi: 304, 304L, 316, 316L, 316Ti ve benzeri paslanmaz çelik kaliteleri mevcuttur.
  • Bağlantı Şekli: Boruya alın kaynağı (butt-weld) ile bağlanır.

Avantajları

  • Yüksek basınç ve sıcaklık dayanımı.
  • Kaynak boynu sayesinde mükemmel mekanik dayanım ve stres dağılımı.
  • Sızdırmazlık güvenliği, uzun ömürlü kullanım.
  • Titreşimli ve darbe yüklemelerine karşı dirençli yapı.

Kullanım Alanları

  • Petrokimya ve rafineri tesisleri
  • Enerji üretim santralleri
  • Basınçlı kap sistemleri
  • Yüksek sıcaklık proses hatları
  • Buhar, gaz ve sıvı taşıyan boru hatları

Kullanım Notu

Kaynak boyunlu flanşlar, alın kaynağı ile birleştirme gerektirdiğinden kaynak işlemi sırasında yüksek hassasiyet ve uygun kaynak prosedürü uygulanması büyük önem taşır.

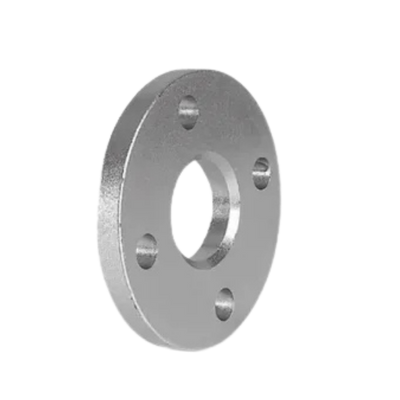

Serbest Flanş (Loose Flange)

Tip 02 serbest flanş, boru sistemlerinde sızdırmazlık sağlamak amacıyla, flanşın kendisinin doğrudan boruya kaynaklanmadığı, bunun yerine ayrı bir conta yüzeyi veya yaka (stub end) ile birlikte kullanılan bir bağlantı elemanıdır.

Bu yapı, montaj ve söküm kolaylığı sağlar ve özellikle paslanmaz çelik gibi pahalı malzemelerin kullanımının azaltılmasına olanak tanır.

Teknik Özellikler

  • Yapı Tipi: Flanş halkası serbesttir; conta yüzeyine veya yakaya geçmeli olarak çalışır.
  • Standardizasyon: EN 1092-1, DIN 2641/2642, ASME B16.5 ve benzeri standartlara uygundur.
  • Basınç Sınıfları: PN6, PN10, PN16 ve Class 150 gibi basınç sınıflarında üretilir.
  • Malzeme Kalitesi: Karbon çelik, paslanmaz çelik (304, 316, vb.), alüminyum ve alaşımlı çelik seçenekleri mevcuttur.
  • Conta Yüzeyi: Tipik olarak düz (Flat Face – FF) ya da hafif yükseltilmiş (Raised Face – RF) yüzey ile kullanılır.

Avantajları

  • Kaynak işlemi doğrudan flanş halkasına uygulanmadığı için deformasyon riski düşer.
  • Kolay montaj ve söküm imkânı.
  • Flanş halkası dönebilir olduğu için cıvata deliklerinin hizalanması kolaydır.
  • Yüzeyle temas eden parça paslanmaz, flanş halkası karbon çelik olabilir; böylece maliyet avantajı sağlar.

Kullanım Alanları

  • Gıda ve ilaç endüstrisinde hijyenik uygulamalar
  • Kimya ve petrokimya tesisleri
  • Plastik boru sistemleri (örneğin PTFE, PP)
  • Düşük basınçlı proses hatları
  • Bakım ve temizlik işlemlerinin sık yapıldığı sistemler

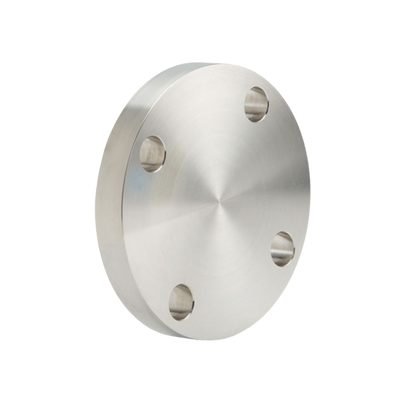

Kör Flanş (Blind Flange)

Kör flanş, boru hatlarının uçlarını kapatmak veya sistemde geçici ya da kalıcı olarak akışı durdurmak için kullanılan düz bir disk şeklindeki bağlantı elemanıdır. Tip 5B kör flanş, sızdırmazlık sağlayarak sistemde güvenli bir kapanış oluşturur ve bakım, test veya sistem değişikliği işlemleri sırasında kritik bir rol oynar.

Teknik Özellikler

  • Yapı Tipi: Deliksiz, dairesel flanş yapısı; boru hattını veya ekipman çıkışını kapatır.
  • Standardizasyon: EN 1092-1, ASME B16.5, DIN 2527 gibi standartlara uygundur.
  • Basınç Sınıfları: PN6, PN10, PN16, PN40 ve Class 150, 300, 600 gibi farklı basınç sınıflarında üretilebilir.
  • Malzeme Kalitesi: 304, 316, 321, 316Ti gibi paslanmaz çelik kaliteleri yaygındır.
  • Conta Yüzeyi: RF (Raised Face – Yükseltilmiş Yüzey), FF (Flat Face – Düz Yüzey) gibi seçeneklerle sunulur.

Avantajları

  • Boru hattının sonlandırılması veya test edilmesi için güvenli bir çözüm sunar.
  • Sistem içi basınçlı testlerde geçici olarak akışın engellenmesini sağlar.
  • Kaynaklı bağlantı yerine cıvatalı bağlantı ile kolay montaj ve demontaj imkânı sunar.
  • Sızdırmazlık özellikleri yüksek olduğu için özellikle basınçlı hatlarda tercih edilir.

Kullanım Alanları

  • Boru hatlarının geçici ya da kalıcı olarak kapatılması gereken durumlar
  • Proses hatlarında basınç testi yapılması
  • Endüstriyel tesislerin bakım ve onarım işlemleri
  • Kimya, petrokimya, enerji ve su arıtma sistemleri gibi sektörlerde

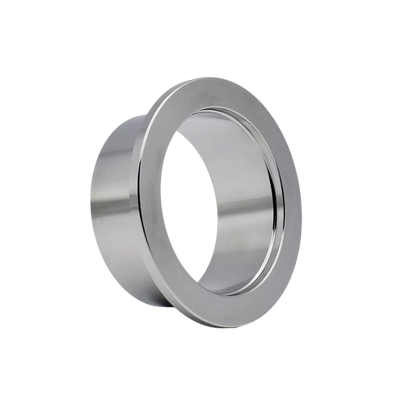

Stubend (Kısa Boru Ucu)

Stubend, boru tesisat sistemlerinde özellikle serbest flanş (Tip 02) ile birlikte kullanılan ve genellikle lap joint (sırt kaynaklı) bağlantılar için tasarlanmış bir elemandır. Kaynakla boruya birleştirilerek, serbest flanşın dönmesini sağlayan parça olarak görev yapar.

Temel Özellikleri:

  • Malzeme: 304, 316, 316L, 321 gibi paslanmaz çelik kalitelerinde üretilir.
  • Bağlantı Şekli: Kaynakla boruya birleştirilir, flanşla beraber sistemde sıkıştırma ve sızdırmazlık sağlar.

Avantajları:

  • Flanşın serbestçe dönebilmesini sağlar, bu da montaj kolaylığı sunar.
  • Özellikle yüksek sıcaklık ve korozyon direnci gereken ortamlarda tercih edilir.
  • Boru hattının demontaj ve yeniden montaj işlemlerinde kolaylık sağlar.

Kullanım Alanları: Kimya ve petrokimya tesisleri, gemi inşaatı, enerji santralleri, gıda işleme sistemleri
